B2 Basic steckerfertige Solaranlage mit 2 Modulen (850 Wp)

2 x Trina Solar Vertex S Black Frame 850 Wp

1 x Wechselrichter Wifi integriert (600 W) und mit neuem Update (Stand 06/2023)

1 x Kabel 10m

1 x Schuko Stecker 2K Plug 16A  250V Schutzklasse IP 54

1 x Energiemessgerät

B2 Basic Anbaumaterial

4 x Haken

4 x Anbauschienen C Profil (105cm)

4 x 90mm Inbusschraube, Edelstahl

4 x Schellen zur unteren Befestigung am Balkon (Beispiel)

16 x 25mm Inbusschrauben, Edelstahl

16 x Sprengringe, Edelstahl

20 x Sicherungsmuttern M8, Edelstahl

12 x Unterlegscheiben, Edelstahl

Technische Daten PV Modul Trina Solar 425 Wp Black Frame Vertex S TSM-DE09R.08

Certificate of Compliance Trina Solar

Datenblatt Trina Solar Blacksheet BF_VertexS_DE09R.08W

Zertifikat TÜV Rheinland

• Leistung 425 Wp
• Technologie: Monokristallin Halbzellenmodul
• Rahmenfarbe: schwarz
• Maße: 1762 mm × 1134 mm × 30 mm
• Gewicht: 21,8 kg
• Anschluss: TS4 Stecker, 1,1m Kabel bereits am Modul verbaut

Preis:

579€
0% MwSt.

Montagevariante für 1 Modul
Montagewerkzeug: Inbusschlüssel M10 (evtl. Akkuschrauber mit Inbusaufsatz), 13 er Maulschlüssel

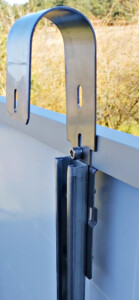

1. 2 Haken li. und re.am Modul befestigen
2 x Zylinderkopfschrauben M10 x 25 mit innenachtkant (Edelstahl)
2 x Sicherungsmutter M8 (Edelstahl)

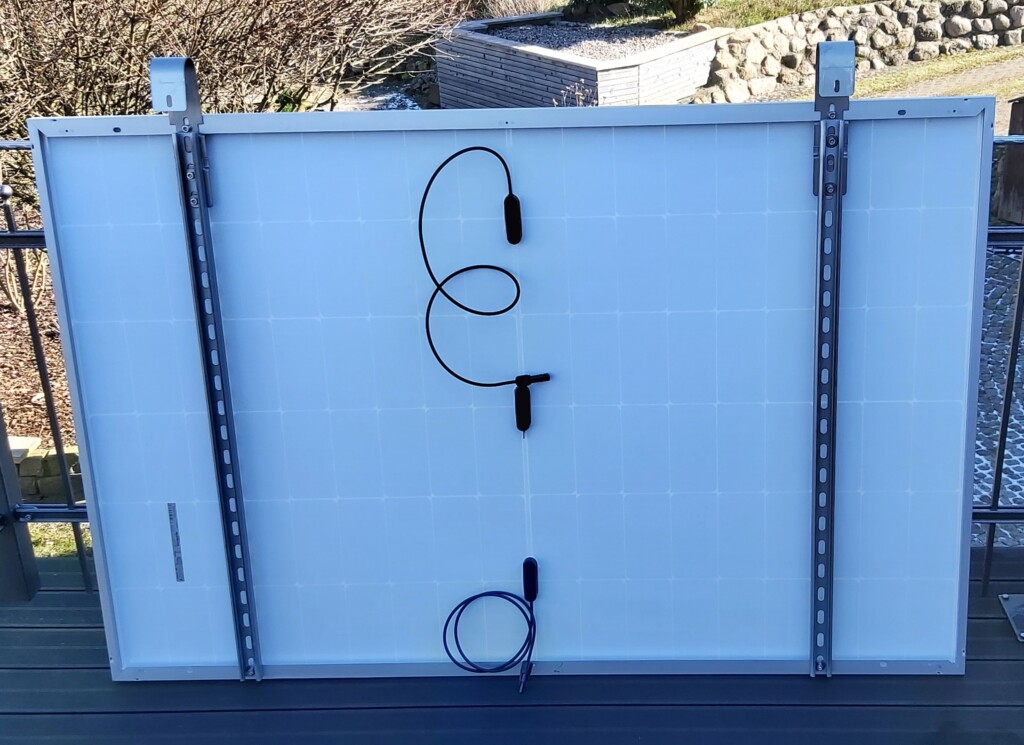

2. C-Profilschiene mit jeweils zwei Schrauben am Haken und am unteren Modulrahmen befestigen
6 x Zylinderkopfschrauben M10 x 25 innenachtkant (Edelstahl)
6 x Sicherungsmutter M8 (Edelstahl)
4 x Unterlegscheiben M10 (Edelstahl)
6 x Sicherungsring

3. Modul mit den beiden Haken an der Balkonbrüstung einhängen
obere Befestigung
2 x Zylinderkopfschraube M10 x 90 mit innenachtkant (Edelstahl)
2 x Sicherungsmutter M8 (Edelstahl)
untere Befestigung li. und re. am Balkongeländer
2 x Schlauchschellen

Hinweis zum Schuko Stecker!

Installation nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!

Durch eine unsachgemäße Installation gefährden Sie

– Ihr eigenes Leben

– das Leben der Nutzer der elektrischen Anlage

Mit einer unsachgemäßen Installation riskieren Sie schwere Sachschäden z.B. durch Brand. Es droht für Sie die persönliche Haftung bei Personen- und Sachschäden. Wenden Sie sich an einen Elektroinstallateur.
